河南银帑银行营业厅活动房钢结构详细方案
一、场景核心需求
银行营业厅需满足：① 功能分区（客户等候区 25㎡、现金业务区 12㎡、非现金业务区 10㎡、设备区 8㎡、VIP 室 5㎡）；② 安全需求（现金区防盗等级≥B 级、防冲击≥15kJ）；③ 承重需求（设备区荷载≥800kg/㎡，适配 ATM 机、服务器）；④ 隐私需求（业务区隔音≤35 分贝，现金区与客户区物理隔离）；⑤ 合规性（符合《银行营业场所安全防范要求》GB 37488-2019）。
二、具体构件选型
（一）主体钢结构（强化安全与承重）
构件类型 | 材质规格 | 选型原因 | 数量（按 60㎡营业厅计） |
立柱 | 热轧 H 型钢（160×160×8×11） | 高承重（单柱承重≥50kN），适配 ATM 机、现金区荷载 | 10 根（间距 2.8m，含 6 根转角柱） |
横梁 | 热轧 H 型钢（140×140×6×9） | 连接立柱形成稳定框架，支撑屋顶与隔断荷载 | 15 根（横向 8 根 + 纵向 7 根） |
檩条 | 冷弯薄壁 Z 型钢（140×60×20×2.5） | 高强度轻量化，适配防火夹芯板安装 | 24 根（间距 1.0m，增强屋面承重） |
防侧移斜撑 | 热镀锌无缝钢管（Φ20×3） | 耐冲击、耐变形，抵御 12 级大风 + 7 级地震 | 12 根（现金区四周加密，每面墙 3 根） |
连接件 | 10.9 级高强度螺栓（M20×60） | 防松动、防撬，适配安全需求 | 450 套（含防拆螺母、不锈钢垫圈） |
（二）围护与功能构件（聚焦安全与隐私）
构件类型 | 材质规格 | 选型原因 | 数量（按 60㎡营业厅计） |
外墙板 | 彩钢夹芯板（75mm 厚，岩棉芯材 + 镀锌钢板） | A 级防火、防冲击（≥12kJ），外层钢板厚度 1.2mm | 95㎡（含门窗洞口，现金区外墙加厚至 100mm） |
内墙板 | 防火隔音板（100mm 厚，岩棉 + 石膏板复合） | 隔音≤35 分贝，现金区与客户区隔离 | 80㎡（现金区用防刺钢板，厚度 3mm） |
屋顶板 | 彩钢夹芯板（100mm 厚，岩棉芯材 + 防水层） | 防水（耐渗压力≥0.3MPa）、保温，适配屋顶设备（空调外机） | 68㎡（含 500mm 宽挑檐，避免雨水倒灌） |
门窗 | 防弹玻璃门（12mm+12mm 夹胶玻璃，配防撬锁）、防弹窗（同玻璃规格，带防盗栏杆） | 符合 B 级防盗标准，现金区门窗强化 | 门 3 樘（现金区 1 樘防尾随门）、窗 5 樘 |
设备区承重板 | 花纹钢板（5mm 厚，热镀锌 + 防滑涂层） | 承重≥800kg/㎡，适配 ATM 机、服务器 | 10㎡（设备区满铺，下方加承重横梁） |
现金区隔断 | 304 不锈钢板（2mm 厚）+ 防弹玻璃（15mm） | 物理隔离 + 可视性，保障现金安全 | 15㎡（含业务窗口） |
三、搭建步骤（总工期 12 天，含安全验收）
第 1-3 天：基础与安全预处理
场地勘察：检测地面承载力（≥150kPa），不符合需做碎石垫层加固（厚度 150mm）；
基础施工：采用 C30 混凝土独立基础（尺寸 800mm×800mm×400mm），共 10 个（对应立柱），预埋钢板（12mm 厚，带防位移螺栓），养护 48 小时；
安全预埋：现金区基础预埋接地极（镀锌角钢 50×50×5，深度 2.5m），接地电阻≤4Ω，满足防雷与防静电需求。
第 4-6 天：主体钢结构安装（全程安全监护）
立柱安装：立柱与基础预埋钢板焊接固定，用全站仪校正垂直度（偏差≤2mm/m），现金区立柱额外焊接加强肋（10mm 厚钢板）；
横梁与斜撑安装：螺栓连接横梁与立柱，现金区四周加装斜撑（间距 1.5m），形成 “井” 字形加固框架，检测框架承重（加载 1000kg，无变形）；
檩条安装：Z 型钢檩条用螺栓固定于横梁，设备区檩条下方加设次梁（热轧槽钢 12#），增强承重。
第 7-9 天：围护与安全构件安装
外墙板安装：从现金区开始，墙板与檩条用自攻螺丝（带防水垫）固定，板缝填充防火密封胶（耐火极限≥2h）；

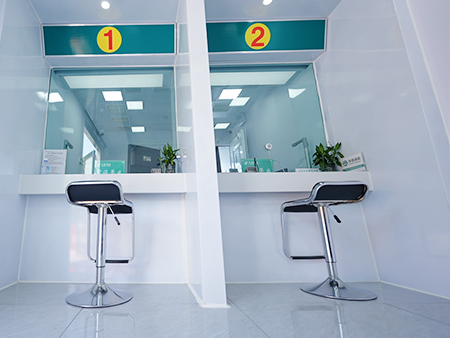

现金区施工：先安装不锈钢隔断与防弹玻璃，窗口加装防窥挡板（高度 1.2m），再装防尾随门（带人脸识别 + 密码锁）；
屋顶与设备区安装：屋顶板铺设后做闭水试验（24 小时无渗漏），设备区满铺花纹钢板，焊接固定并做防滑处理。
第 10-11 天：内部功能与安全系统安装
隔音与隐私处理：业务区内墙板粘贴隔音棉（厚度 50mm），客户等候区加装隔断屏风（木质 + 玻璃，高度 1.5m）；
安全系统安装：现金区装红外报警探测器、紧急按钮，全场装监控摄像头（1080P，覆盖无死角），连接银行安防系统；
设备调试：ATM 机、服务器安装，测试承重（加载 800kg，持续 2 小时，结构无沉降），电源接口做防漏电保护。
第 12 天：合规验收（多部门联合）
结构验收：检测框架稳定性、承重能力，第三方机构出具《钢结构安全检测报告》；
安全验收：公安消防部门检测防火、防盗、防雷性能，出具《银行营业场所安全验收合格证》；
功能验收：测试隔音（业务区噪音≤32 分贝）、设备运行（ATM 机无震动异响），符合银行运营标准。
四、成本测算（按 60㎡营业厅计）
（一）直接成本（合计 28.5 万元，安全构件占比 40%）
（二）间接成本（合计 6.3 万元）
运输与吊装费：1.2 万元（构件运输 200km，含起重机租赁）；
安全系统费：2.8 万元（监控、报警、防尾随门系统，含银行对接调试）；
检测与验收费：1.5 万元（第三方结构检测、公安消防验收）；
管理费与利润：0.8 万元（按直接成本 3% 计）。
（三）总成本
60㎡银行营业厅活动房钢结构方案总成本约34.8 万元，比传统砖混银行营业厅（约 52 万元）节省 33%；后期迁移时，安全构件（防弹玻璃、防尾随门）复用率≥85%，二次搭建成本可降至 20 万元以内。
五、核心安全与合规保障
防盗防冲击：现金区构件耐冲击≥15kJ，防撬螺栓 + 防弹玻璃，符合 B 级防盗标准；
防火耐震：所有构件防火等级 A 级，框架耐震设防烈度 8 度，适配多地震地区；
隐私保护：业务区隔音≤35 分贝，现金区防窥设计，客户信息不外泄；
长期耐用：主体钢结构热镀锌处理，防腐寿命≥20 年，现金区不锈钢构件耐锈蚀，减少维护成本。
